PLC实训教学柜
栏目分类：PLC实训设备 发布日期：2021-06-25 浏览次数：次
PLC实训教学柜,柜式PLC实训设备,PLC实训柜采用挂箱式，便于实验项目扩展和用户第二次开发。采用实际配电柜做为主体柜,与实验挂箱装置之间的连接即可采用自锁紧接插件，单线逐点连接。
联系方式见右侧悬浮框
【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】是根据客户需求而写的，非常具有代表性，在客户搜索【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】时，都能通过我们来了解相关资讯，而且【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】在客户有需求时提供参考意见。

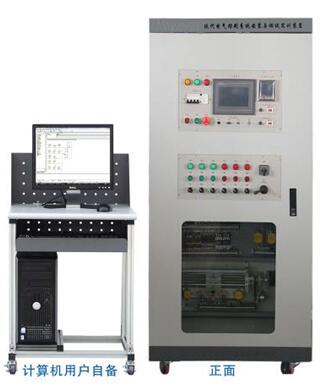

ZRPLG-01PLC实训教学柜
| 序号 | 项目内容 | 参考型号 | 技术要求 | 数量 | 单价 | 总价 |
| 1 | PLC综合教学柜 | ZRPLC-01 |
一.技术性能 1.输入电压：三相五线 ～380V±10% 50Hz 2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m 3.装置容量：＜1kVA 4.外形尺寸：850mm×800mm×1800mm 5.安全保护：具有漏电保护，安全符合国家标准 二.设备构成 PLC实训教学柜,柜式PLC实训设备,PLC实训柜采用实际配电柜做为主体柜，柜体内容包括以下内容： 1）主机模块： ◆PLC主机模块 ：采用西门子S7-1200 CPU1214C，14输入/10输出以上 ◆触摸屏模块：7英寸，256色 ◆变频器：采用MM440变频器 2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关.行程开关或光电开关等。输出可以接面板上的指示灯，还可以与演示装置相连接，可应用实际的工业控制。 3）采用挂箱式，便于实验项目扩展和用户第二次开发。 4）PLC实训柜与实验挂箱装置之间的连接即可采用自锁紧接插件，单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家的单一连接法相比具有绝对优越性。 5）采用MCGS工控组态软件，所有实验都已编辑出形象直观.动感强.教学效果好的组态棒图，进行实验动态跟踪教学。 6）可完成PLC控制原理基本实验.应用实验以及用于真正的工业控制。 7）plc可编程设计与控制虚拟仿真软件 可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型。可模拟输送带启停及正反转.不同尺寸物料双通道分拣.物料供给控制.物料检测.物料加工.机械控制.交通信号灯控制.不同尺寸物料三通道分拣.升降机控制.不同尺寸物料经传输带正反转输送至不同仓库.次品分拣.自动门控制等不少于20个3D仿真模型。还可监控虚拟PLC输入/输出状态，当部件卡住时可使用复位功能复位。具有分步式教学功能，从易到难教学。具有软件著作权，不侵犯第三方权利。 8）教师教学设计系统： 系统可以导入3DS.STL文件。并支持通过系统对此文件进行重新编辑，支持AC设置.CA设置.TA设置，将“AC设置”和“CA设置”中的动作进行串连，并可以设置每个动作的启停时间，同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学，实现课件中完全三维交互。该文件可支持PPT播放。具有软件著作权，不侵犯第三方权利。 三.实验内容 PLC实训 1．与.或.非逻辑功能实验 2．定时器.计数器功能实验 3．跳转.分支功能实验 4．移位寄存器实验 5．数据处理功能实验 6．微分.位操作实验 7．交通信号灯PLC自动控制实验 8．搅拌器的PLC自动控制实验 9．艺术彩灯造型的PLC控制实验 10．电镀过程控制实验 11．模拟电视发射塔实验实验 12．自动送料装车系统控制实验 13．自动售货机实验 14．自动成型实验 15．水塔自动供水控制系统实验 16．邮件自动分拣实验 17．自动洗衣机控制系统模拟实验 18.MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验 19.针对实验项目的具体要求，学生自行编辑组态棒图进行实验。 20.三相鼠笼式异步电动机点动控制和自锁控制(实物) 21.三相鼠笼式异步电动机联动正反转控制(实物) 22.三相鼠笼式异步电动机带延时正反转控制(实物) 23.三相鼠笼式异步电动机Y/△转换起动控制(实物) PLC.变频调速.触摸屏综合实训： 1.变频器功能参数设置与操作 2.变频器报警与保护功能 3.外部端子点动控制 4.变频器控制电机正反转 5.多段速度选择变频调速 6.变频器无级调速 7.基于外部模拟量（电压/电流）控制方式的变频调速 8.瞬时停电启动控制 9.PID变频调速控制 10.PLC控制变频器外部端子的电机正反转 11.PLC控制变频器外部端子的电机运行时间控制 12.基于PLC数字量控制方式的多段调速 13.基于PLC数字量控制变频开环调速 14.基于PLC通信方式的的变频器开环调速 15.变频器恒压供水系统的模拟 16.基于触摸屏控制方式的基本指令编程练习 17.基于触摸屏控制方式的LED控制 18.PLC.触摸屏与变频器通信控制 |
10 | 26000 |
260000 |
如对本产品/文章：PLC实训教学柜,柜式PLC实训设备,PLC实训柜有任何疑问请随时星空（中国），我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：PLC实训教学柜,柜式PLC实训设备,PLC实训柜
【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】问题的方案
