发光二极管分类根据以及特点

栏目分类:设备资讯   发布日期:2018-01-03   浏览次数:
发光二极管分类根据以及特点,发光二极管都有哪些应用?教学设备网推荐应用了发光二极管的实训设备:ZRPLC-02B PLC可编程控制及单片机实验开发系统综合实验装置。

联系方式见右侧悬浮框

【发光二极管】是根据客户需求而写的,非常具有代表性,在客户搜索【发光二极管】时,都能通过我们来了解相关资讯,而且【发光二极管】在客户有需求时提供参考意见。

发光二极管都有哪些应用?

1、LED显示屏

自20世纪80年代中期,就有单色和多色显示屏问世,起初是文字屏或动画屏,90年代初,电子计算机技术和集成电路技术的发展,使得LED显示屏的视频技术得以实现,电视图像直接上屏,特别是90年代中期,蓝色和绿色超高亮度LED研制成功并迅速投产,使室外屏的应用大大扩展,面积在100—300m不等.目前LED显示屏在体育场馆、广场、会场甚至街道、商场都已广泛应用,美国时代广场上的纳斯达克全彩屏最为闻名,该屏面积为120英尺×90英尺,相当于1005m,由1900万只超高亮蓝、绿、红色LED制成.此外,在证券行情屏、银行汇率屏、利率屏等方面应用也占较大比例,近期在高速公路、高架道路的信息屏方面也有较大的发展,发光二极管在这一领域的应用已成规模,形成新兴产业,且可期望有较稳定的增长

2、交通信号灯

①航标灯采用LED作光源已有多年,目前的工作是改进和完善,道路交通信号灯近几年来取得了长足的进步,技术发展较快,应用发展迅猛,我国目前每年有四万套左右的订单,而美国加州在去年一年内就用LED交通信号灯更换了五万套传统光源的信号灯,根据使用效果看,寿命长、省电和免维护效果是明显的,目前采用LED的发光峰值波长是红色630nm,黄色590nm,绿色505nm.应该注意的问题是驱动电流不应过大,否则夏天阳光下的高温条件将会影响LED的寿命;

②最近,应用于飞机场作为标灯、投光灯和全向灯的LED机场专用信号灯也已获成功并投入使用,多方反映效果很好.它具有自主知识产权,获准两项专利,可靠性好,节省用电,免维护,可推广应用到各种机场,替代已沿用几十年的旧信号灯,不仅亮度高,而且由于LED光色纯度好,特别鲜明,易于信号识别;

③铁路用的信号灯由于品种系列较多,要求光强和视角也各不相同,目前正加紧研制中,估计会逐步研制成功并陆续投入应用,从数量看,也是一个颇大的市场;

3、汽车用灯

超高亮LED可以做成汽车的刹车灯、尾灯和方向灯,也可用于仪表照明和车内照明,它在耐震动、省电及长寿命方面比白炽灯有明显的优势,用作刹车灯,它的响应时间为60ns,比白炽灯的140ms要短许多,在典型的高速公路上行驶,会增加4—6m的安全距离;

4、液晶屏背光源

LED作为液晶显示的背光源,它不仅可作为绿色、红色、蓝色、白色,还可以作为变色背光源,已有许多产品进入生产及应用阶段,最近,手机上液晶显示屏用LED制作背光源,提升了产品的档次,效果很好,采用8个蓝色、24个绿色、32个红色LuxeonLED制成的15in(1in≈2.5cm)液晶屏的背光源,可达到120W,2500 lm,亮度18000nits(尼特,cd/m2),22液晶屏背光源也已制成,仅为6mm厚,不但混色效果好,显色指数也达到80以上.目前大型背光源虽处于开发阶段,但潜力很大;

5、灯饰

由于发光二极管亮度的提高和价格的下降,再加上长寿命、节电,驱动和控制较霓虹灯简易,不仅能闪烁,还能变色,所以用超高亮度LED做成的单色、多色乃至变色的发光柱配以其他形状的各色发光单元,装饰高大建筑物、桥梁、街道及广场等景观工程效果很好,呈现一派色彩缤纷、星光闪烁及流光异彩的景象.已有不少单位生产LED光柱达万米以上,彩灯几万个,目前正逐步推广,估计会逐步扩大单独形成一种产业;

6、照明光源

作为照明光源的LED光源应是白光,目前作为军用的白光LED照明灯具,已有一些品种投入批量生产,由于LED光源无红外辐射,便于隐蔽,再加上它还具有耐振动、适合于蓄电池供电、结构固体化及携带方便等优点,将在特殊照明光源方面会有较大发展.作为民间使用的草坪灯、埋地灯已有规模生产,也有用作显微镜视场照明、手电、外科医生的头灯、博物馆或画展的照明以及阅读台灯.随着光通量的提高和价格的下降,应用面将逐步拓展,以完成特殊照明向通用照明的过渡,估计2005—2010年会进入通用照明领域。





发光二极管分类根据以及特点

发光二极管可分为普通单色发光二极管、高亮度发光二极管、超高亮度发光二极管、变色发光二极管、闪烁发光二极管、电压控制型发光二极管、红外发光二极管和负阻发光二极管等。

一、普通单色发光二极管

1、普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点,可用各种直流、交流、脉冲等电源驱动点亮,它属于电流控制型半导体器件,使用时需串接合适的限流电阻;

2、普通单色发光二极管的发光颜色与发光的波长有关,而发光的波长又取决于制造发光二极管所用的半导体材料,红色发光二极管的波长一般为650~700nm,琥珀色发光二极管的波长一般为630~650 nm ,橙色发光二极管的波长一般为610~630 nm左右,黄色发光二极管的波长一般为585 nm左右,绿色发光二极管的波长一般为555~570 nm。 常用的国产普通单色发光二极管有BT(厂标型号)系列、FG(部标型号)系列和2EF系列,常用的进口普通单色发光二极管有SLR系列和SLC系列等。

二、高亮度单色发光二极管

1、高亮度单色发光二极管和超高亮度单色发光二极管使用的半导体材料与普通单色发光二极管不同,所以发光的强度也不同;

2、通常,高亮度单色发光二极管使用砷铝化镓(GaAlAs)等材料,超高亮度单色发光二极管使用磷铟砷化镓(GaAsInP)等材料,而普通单色发光二极管使用磷化镓(GaP)或磷砷化镓(GaAsP)等材料;

三、变色发光二极管

1、变色发光二极管是能变换发光颜色的发光二极管。变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色(有红、蓝、绿、白四种颜色)发光二极管;

2、变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管;

3、常用的双色发光二极管有2EF系列和TB系列,常用的三色发光二极管有2EF302、2EF312、2EF322等型号。

四、闪烁发光二极管

1、闪烁发光二极管(BTS)是一种由CMOS集成电路和发光二极管组成的特殊发光器件,可用于报警指示及欠压、超压指示。

2、闪烁发光二极管在使用时,无须外接其它元件,只要在其引脚两端加上适当的直流工作电压(5V)即可闪烁发光。

五、电压控制型发光二极管

1、普通发光二极管属于电流控制型器件,在使用时需串接适当阻值的限流电阻,电压控制型发光二极管(BTV)是将发光二极管和限流电阻集成制作为一体,使用时可直接并接在电源两端,使普通红光发光二极管;

2、电压可以工作在3伏-10伏如YX503URC,YX304URC,YX503BRC电压型LED发光二极管,为工程技术开发人员提供更大的选择。

六、红外发光二极管

1、红外发光二极管也称红外线发射二极管,它是可以将电能直接转换成红外光(不可见光)并能辐射出去的发光器件,主要应用于各种光控及遥控发射电路中;

2、红外发光二极管的结构、原理与普通发光二极管相近,只是使用的半导体材料不同,红外发光二极管通常使用砷化镓(GaAs)、砷铝化镓(GaAlAs)等材料,采用全透明或浅蓝色、黑色的树脂封装;

3、常用的红外发光二极管有SIR系列、SIM系列、PLT系列、GL系列、HIR系列和HG系列等。

七、电池LED灯

iViTi On,有一个可令它发光最长3小时的内置电池,有电时,电池充电,而且灯泡正常发光。停电时,灯泡自动切换到电池模式。



发光二极管的特点

1、电压

LED使用低压电源,供电电压在直流3-24V之间,根据产品不同而异,也有少数DC36V、DC40V等,所以它是一个比使用高压电源更安全的电源,特别适用于公共场所;

2、效能

消耗能量较同光效的白炽灯减少80%左右,较节能灯减少40%左右;

3、适用性

体积很小,每个单元LED小片是3-5mm的正方形,所以可以制备成各种形状的器件,并且适合于易变的环境;

4、稳定性

10万小时,光衰为初始的50%;

5、响应时间

其白炽灯的响应时间为毫秒级,LED灯的响应时间为纳秒级;

6、环境污染

不含有害金属汞等;

7、颜色

发光二极管方便地通过化学修饰方法,调整材料的能带结构和禁带宽度,实现红黄绿蓝橙多色发光,红光管工作电压较小,颜色不同的红、橙、黄、绿、蓝的发光二极管的工作电压依次升高;

8、价格

LED的价格越来越平民化,因LED省电的特性,也许不久的将来,人们都会把白炽灯换成LED灯,我国部分城市公路、学校、厂区等场所已换装完LED路灯、节能灯等。

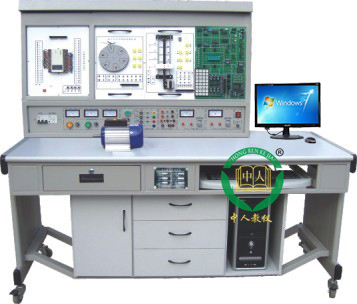

教学设备网推荐应用了发光二极管的实训设备:ZRPLC-02B  PLC可编程控制及单片机实验开发系统综合实验装置

一、特点

1、装置采用组件多结构  更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。

2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性。

3、实验对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。

5、组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。
二、装置构成

1、PLC可编程控制器实验台:提供三相电源,直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格:40×24×6 cm3):

(1)PLC001 交通信号灯PLC自动控制实验挂箱
(2)PLC002 搅拌器的PLC自动控制实验挂箱
(3)PLC003 LED数码管显示PLC自动控制实验挂箱(实物)

(4)PLC004 四层电梯的PLC自动控制实验挂箱(实物)

(5)PLC005 加工中心刀具库选择控制实验挂箱(实物)
(6)PLC006 艺术彩灯造型的PLC控制实验挂箱

(7)PLC007 电机的自动控制实验挂箱(实物)

(8)PLC008 步进电机的PLC控制实验挂箱(实物)

(9)PLC009 模拟电视发射塔实验挂箱

(10)PLC010 自动送料装车系统实验挂箱

(11)PLC011 自动售货机实验挂箱
(12)PLC012 自动成型系统实验挂箱

(13)PLC013 水塔自动供水系统实验挂箱

(14)PLC014 邮件自动分拣系统实验挂箱

(15)PLC015 自动洗衣机系统实验挂箱

(16)PLC016 电镀系统实验挂箱

(17)PLC017 继电器控制实验挂箱(一)

(18)三相鼠笼电动机  380V  Y /△接法

(19)基础实验挂箱

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、工控组态软件

7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。

8、51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)

9、电脑或手持编程器(用户自备或代购)
