工业传感器实验装置

栏目分类:产品总目录   发布日期:2018-07-11   浏览次数:
工业传感器实验装置,工业传感器实验台:量程0~20V,分200mV、2V、20V三档,精度0.5级/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【工业传感器实验装置,工业传感器实验台】的实训室建设方案,对【工业传感器实验装置,工业传感器实验台】施行三包售后服务,如果您对我们的【工业传感器实验装置,工业传感器实验台】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

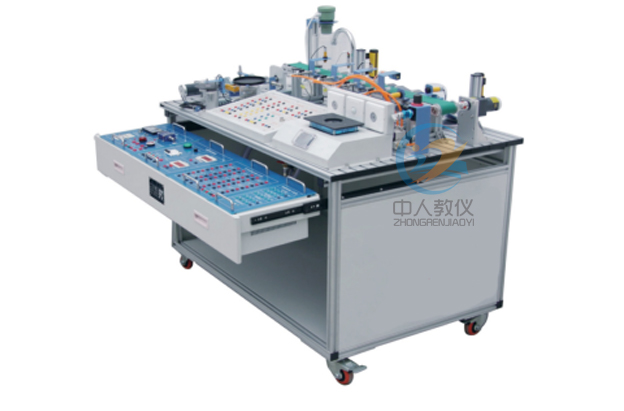

ZRGYZ-GC工业传感器实验装置
工业传感器应用实验装置,工业传感器控制实训装置

功能概述

工业传感器实验台将工业传感器、工业模型有机结合,适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还增加了物联网传感器 、视觉传感器等,完全采用模型化设计,使学生能够更全面掌握各种工业传感器的应用;紧密结合传感器与检测技术的最新技术。

装置配置

(一) 电源及仪表挂箱
交流电源AC220V,带漏电保护器
直流稳压电源:+24V/1A、±12V/1A、±5V
数字直流电压表:量程0~20V,分200mV、2V、20V三档,精度0.5级
频率/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm
(二) 信号处理及接口挂箱
传感器信号转换电路
电磁阀/电机驱动电路
(三) 变送器挂箱
电荷放大器
量程:102pc、103pc两档可调,最大输出电压:10V/5mA,与压电加速度传感器配套使用。
轴向位移变送器
量程:-4~6mm,电流输出:4~20mA,准确度:±0.5%(25℃)。
压力仪表
采用24位A/D转换器,双5位高亮度红色LED显示,测量精度:±0.2%F.S±1个字,带RS232通信,与S型拉压力传感器配套使用
(四) 材料分拣模型
直流减速电机,转速:20rpm/分,电源DC24V
电磁阀:二位五通
对射式光电开关传感器:检测距离5m,常开型,NPN晶体管输出输出。
霍尔接近开关传感器,检测距离10mm,可检测永磁体,常开型,NPN晶体管输出输出。
电感接近开关传感器:检测距离4mm,常开型,NPN晶体管输出输出。
电容接近开关传感器,检测距离2mm,常开型,NPN晶体管输出输出。
色标传感器:焦距12.5mm±2mm,红、蓝、绿三色光源,按钮式设定自动选择适用光源。
安全光幕传感器:检测距离:0.3~4m,继电器输出
(五) 多功能转子模型
直流电机:转速3000rpm/分,功率15W,电源DC24V
光电开关传感器:槽式结构,槽宽30mm,输出电流<300mA。
齿轮转速传感器:测量范围0~20kHz,脉冲输出信号。
电涡流传感器:量程-4~6mm,灵敏度8mA/mm
压电加速度传感器:量程50000ms-2,电荷灵敏度1.47pC/ms-2,最大横向灵敏度比<5%F.S。
(六) 区域报警及声光双控模型
热释电开关传感器:感应距离:8m,延时时间:40~60s,开关条件:光照度<6Lux
声光控开关传感器:声控灵敏度70dB,延时时间:40~60s,开关条件:光照度<6Lux
压电电缆传感器及压电控制器:量程2kg,开关量输出。
(七) 液位/流量/温度控制模型
直流水泵:扬程:0.6m,流量:600L/h,功率30W
超声波液位传感器:量程:1m,盲区:0.06m,输出:4~20mA。
涡轮流量传感器:量程:0.1~0.6m3/h,精度1%,脉冲输出。
PT100温度传感器(0-120℃),误差正负1℃;配有加热系统,智能数显温度控制仪表。
(八) 电子秤模型
S型拉压力传感器:量程:20kg,输出灵敏度:2.0±0.005mV/V,线性度:0.03%F.S。
(九) 厚度检测模型
光纤位移传感器及放大器:量程:0~10mm,输出:1~5V,放大器增益连续可调。
(十) 机器视觉传感器开发实训平台
1.工业相机一台
2.高速USB2.0接口,可达480Mb/s;大面阵CMOS逐行扫描图像传感器;支持静态和动态图像捕捉;可控制获取图像的任意位置;传输速率可达15f/s 1280×1024;曝光时间:任意可调;.8bit无压缩原始图像数据,软件实现Bayer彩色转换即插即用安装;支持Windows 2000/XP/Vista/Win7/Win8操作系统;图像稳定可靠,经过长时间严格测试性能指标
3.可调焦镜头一个
4.补光灯一个
5.测试台一个
6.目标模块
1) 颜色方块
2) 排线
3) 其他
4) 开发软件平台一套(labview源码)
5) 软件(十余种功能)
(十一) 物联网传感器实训平台
该实训包括硬件设备、实验例程两大部分。硬件设备包括1个STM32W108 zigbee主板板、9个STM32W108 zigbee节点、J-link在线调试烧写器及温度、温湿度、光敏、声音、超声波、烟雾传感器,可实现物联网网络构架及环境实时数据监测。实验例程包括基于STM32W108 zigbee的基础实验及基于多节点的传感器实时数据控制采集、物联网网络构建的中级提升实验。通过基础及中级实验,帮助学生熟悉和掌握物联网相关技术的原理和实际应用,达到理论和动手能力的同步提升。

实训项目

(一) 基础实训项目
利用对射式光电开关传感器来实现物料计数
利用霍尔接近开关传感器来实现对磁性物料的分拣
利用电感接近开关传感器来实现对金属物料的分拣
利用电容接近开关传感器来实现对塑料物料的分拣
利用色标传感器来实现对颜色(黑色)物料的分拣
利用安全光幕传感器来实现对电机的控制
利用U型光电开关传感器来实现电机转度检测
利用齿轮转速传感器来实现电机转度检测
利用涡流传感器及变送器来实现轴心轨迹的检测
利用压电加速度传感器及变送器来实现振动的检测
利用热释电开关传感器来实现区域报警
利用声光控开关传感器来实现区域报警
利用压电电缆传感器及变送器来实现区域报警
利用超声波液位传感器及变送器来实现液位检测
利用流量传感器及变送器来实现流量检测
利用S型拉压力传感器及变送器来实现电子秤设计
利用光纤位移传感器及变送器来实现厚度检测
智能温度控制实验
(二) 机器视觉传感器实训项目
1.视频实时分析:FFT,直方图,灰度等
2.视频旋转控制
3.图像快速素描,捕捉图像动作
4.目标尺寸测量
5.目标提取
6.边缘追踪
7.动目标显示
8.局域网视频共享
9.颜色识别
10.识别与控制
(三) 物联网传感器实训项目
1.调试软件及J-link驱动的安装
2.STM32W108通用IO实验
3.基于STM32W108中断实验
4.无线传感器节点串口通信实验
5.蜂鸣器实验
6.IIC通信实验
7.温度传感器数据采集实验
8.湿度传感器数据采集实验
9.超声波传感器数据采集实验
10.烟雾传感器数据采集实验
11.声音传感器数据采集实验
12.光敏传感器数据采集实验
13.LCD液晶屏显示实验
14.基于STM32W uCOS移植实验
15.基于Zigbee Mac协议栈实验
16.无线传感器节点多点组网实验
17.无线传感器节点两点通信实验
18.无线传感器节点多点通信实验
19.物联网温度监测实验
20.物联网湿度监测实验
21.超声波传感器数据采集实验
22.烟雾传感器数据采集实验
23.声音传感器数据采集实验
24.光敏传感器数据采集实验
25.物联网中多节点低功耗实验
26.无线传感器网络节点定位实验
