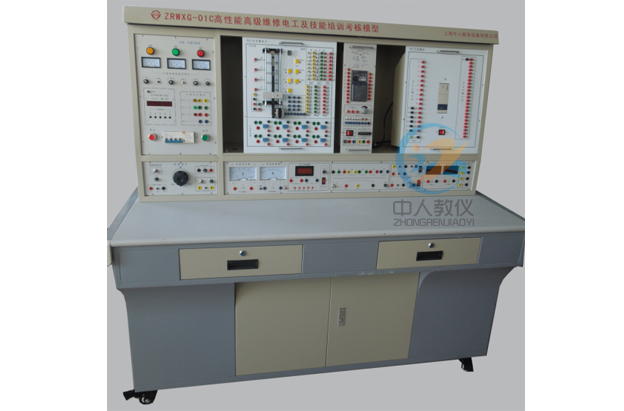

ZRWXG-01C高性能高级维修电工实训考核装置

一、概述

维修是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的, 本设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》《电机与变压器》《控制器技术》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。
本设备也适合技工学校机电类专业《电气设备维修》课程的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。
高性能高级维修电工实训考核装置,维修电工实验台

二、装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;
2.操作台只需三相四线的交流电源,即可投入使用;
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求;
4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全;
5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件;
6.通过走线槽进行走线,进行工艺布线训练。
7.具有定时兼报警记录仪,为学生实训技能的考核提供一个统一标准。

三、技术性能:

1. 外型:整体尺寸 1755mm×750mm×1790mm;
2. 实训台架的材料:钢制结构;
3. 电源:
1)输入:三相AC 380V ±10% 50HZ 三相五线;
2)交流输出:
固定:三相五线  380V 接插式1组、220V接插式1组、220V插座式3组、
            可调:0~220V连续可调;(具有过流保护报警切断电源,智能化误操作记录功能)
3)直流输出:
固定:励磁电源 110 V/0.5 A  1组、+12 V/1.5A 1组; -12V/1.5 A 1组; +5 V/1.5A 1组,(具有过流保护报警切断电源,智能化误操作记录功能)。
可调:电枢电源 0~220V/1.5A  1组(有电压表监控输出)、0~24 V 可调2 A 1组(有电压/电流表实施监控输出状态);
4. 接口及仪表:可配置答题器,具有答题功能,与教师计算机、智能考核挂板可进行智能化实训考核;
5. 实验管理器:具有时钟、定时提醒、定时上电、定时切断电源功能。
6. 误操作记录装置:误操作报警、记录、切断相应电源功能。
7. 仪表/表头:
1) 内部测量显示:指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只;实时监控所测电压/电流变化;
2) 实训测量用:数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只;
8. 整流桥:1组。
9. 实训用变压器:(输入)380 V/220V(输出)110 V、36 V、20 V(两组)、12 V、6.3 V;(具有过流保护报警切断电源,智能化误操作记录功能)

四、 本设备可完成的典型实训项目举例

1. 直流电动机的机械特性实验;
2. 直流电动机的正反转实验;
3. 直流电动机启动实验;
4. 直流电动机电枢串联电阻启动控制电路连接实训;
5. 直流电动机降压启动控制电路连接实训;
6. 直流电动机调速实验及电枢串联电阻调速控制电路连接实训;
7. 直流电动机改变电源电压调速制电路连接实训;
8. 直流电动机改变励磁电流调速制电路连接实训;
9. 三相交流异步电动机机械特性实验;
10. 直流电动机机械性能特性实验;
11. 交流异步电动机的点动、单向连续转动的控制电路连接;
12. 接触器联锁的三相交流异步电动机正、反转控制电路的连接;
13. 按钮联锁的三相交流异步电动机正、反转控制电路的连接;
14. 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
15. 三相交流异步电动机Y-△(手动切换)启动控制电路的连接;
16. 三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;
17. 定子绕组串联电阻启动控制电路的连接;
18. 三相交流异步电动机能耗制动控制电路的连接;
19. 三相交流异步电动机反接制动控制电路的连接;
20. 多台(3台及以下)电动机的顺序控制电路的连接
21. 电动机的往返行程控制电路的连接;
22. 双速电动机调速控制电路的连接;
23. 步进电机控制实训
24. 简单的继电器程序控制电路连接;
25. 普通车床控制电路的连接;
26. CA6140车床电气控制电路单元常见故障检查与排除;
27. X62W铣床电气控制电路单元常见故障的检查与排除;
28. 面板功能参数设置和操作实训;
29. 变频器对电机点动控制、启停控制;
30. 电机转速多段控制;
31. 工频、变频切换控制;
32. 基于模拟量控制的电机开环调速;
33. 基于面板操作的电机开环调速;
34. 变频器的保护和报警功能实训;
35. 基于PLC模拟量控制的变频器开环调速;
36. 基于PLC模拟量控制的变频器闭环调速;
37. 三相晶闸管全控桥式整流电路;
38. 三相晶闸管KC785集成触发电路;
39. 开关电动机控制实训;
40. 电流调节器电路;
41. 速度调节器电路;
42. 过电流保护电路;
43. 双闭环直流电机控制实训;
1.车床电气控制电路故障现象:
1) 全部电机均缺一相,所有控制回路失效;
2) 主轴电机缺一相;
3) 主轴电机缺一相;
4) M2、M3电机缺一相,控制回路失效;
5) 冷却泵电机缺一相;
6) 冷却泵电机缺一相;
7) 刀架快速移动电机缺一相;
8) 刀架快速移动电机缺一相;
9) 除照明灯外,其它控制均失效;
10) 控制回路失效;
11) 指示灯亮,其它控制均失效;
12) 主轴电机不能起动;
13) 除刀架快移动控制外其它控制失效;
14) 刀架快移电机不启动,刀架快移动失效;
15) 机床控制均失效;
16) 主轴电机启动,冷却泵控制失效,QS2不起作用。
2.铣床电气控制电路故障现象:
1) 主轴电机正、反转均缺一相,进给电机、冷却泵缺一相,控制变压器及照明变压器均没电;
2) 主轴电机无论正反转均缺一相;
3) 进给电机反转缺一相;
4) 快速进给电磁铁不能动作;
5) 照明及控制变压器没电,照明灯不亮,控制回路失效;
6) 控制变压器没电,控制回路失效;
7) 照明灯不亮;
8) 控制回路失效;
9) 控制回路失效;
10) 主轴制动失效;
11) 主轴不能启动;
12) 主轴不能启动;
13) 工作台进给控制失效;
14) 工作台向下、向右、向前进给控制失效;
15) 工作台向后、向上、向左进给控制失效;
16) 两处快速进给全部失效。

五、 本设备的配置

序号 名称 单位 数量 备注
1 维修电工实训台 1
2 实训单元挂板 1 内置3只大功率磁盘电阻,与其他挂板配合使用;
该单元挂板与其他挂板配合,可完成电动机定子绕组串联电阻启动,直流电动机电枢串联电阻启动等实训。
3 电力拖动挂板 1 三相漏电保护断路器1只、3P熔断器1只、1P熔断器2只、时间继电器1只、指示灯3只、交流接触器3只、热继电器3只、按钮3只、急停开关1只、端子排21只等;(接触器、热继电器采用施耐德)。
此挂板能够独立完成电动机转动方向、降压启动、电气控制等基本控制电路和自锁、联锁、时间等控制与过载、零压、漏电、短路保护组成的电动机控制电路连接实训。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。
4 电力拖动扩展挂板 1 行程开关4只、主令开关1只、万能转换开关1只、交流接触器1只、热继电器1只、电子时间继电器2只、指示灯1只、按钮1只、端子排18只等;(接触器、继电器采用施耐德)。
SW011挂板是SW010的扩展单元,与SW010配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训,也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。
5 液晶单答题器 1 与智能化实训考核挂板匹配,液晶人机界面,中文显示,显示信息量更多、更直观;
带1条2000mm排线,用于单工位实训设备考核
6 CA6140型车床电路智能化实训考核挂板 1 包括三相漏电保护断路器1只、按钮 3只 、主令开关 2只、指示灯 黄36V 1只 、绿36V 1只、 红36V  2只、红220V 1只、熔断器3P 2只、熔断器 1P 2只、交流接触器 127V  3只、变压器380V/127V 36V 1只、热继电器2只、号码异形管1套、安全插座 14只、把手1对、导轨 20 cm、智能考核板 1块;
7 电动葫芦电路智能化实训考核挂板 1 包括三相漏电开关1只、按钮4只、行程开关3只、指示灯绿2只、红4只、熔断器3P  1只、1P 2只 、交流接触器4只、热继电器2只、号码异形管1套、安全插座红3只,黄3只,绿3只,蓝1只,黑 1只、把手1对、导轨20cm、接线端子8只、智能考核板1块
让学生掌握电动葫芦的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。
8 T68镗床电路智能化实训考核挂 1 包括三相漏电保护断路器开关1只、按钮5只、主令开关5只、指示灯 黄1只、绿3只、红 380V 1只 、红220V1只、红36V 4只、熔断器3P 2只、1P 3只、交流接触器7只、变压器1只、热继电器1只、时间继电器1只 带柄开关2只、安全插座14只 、把手1对、导轨20cm、接线端子14只 、智能考核板1块
让学生掌握T68镗床电路的电气工作原理以及其排故的技能,与答题器配合可完成智能化实训考核。
9 X62W型铣床电路智能化实训考核挂板 1 包括三相漏电保护断路器 1只、按钮开关8只、主令开关A6140型车床的电气工作原理以及其排故的技能。4只、指示灯黄1只、绿2只、红3只、红2只、熔断器3P 2只、1P 2只、交流接触器6只、变压器380V/127V 1只、380V/36V  1 只、热继电器3只、能开关2只、杆式电阻2只、号码管1套、安全插座黄4只,绿4只,红4只,蓝3只,黑1只、把手1对、导轨15cm、接线端子10只、智能考核板1块;
10 实训电机 1 三相异步电动机 (380V,单速带测速发电机)三相异步电动机
PN(W):60、nN(r/min):1400、 UN(V):三相 AC 380、IN(A):0.33 、 连接组别:△/Y           测速发电机
PN(W):1.0、nN1(r/min):1400 、 U1(V):DC 10
1 三相异步电动机 带离心开关
PN(W):60、nN(r/min):1400、UN(V):三相 AC 380      IN(A):0.33、连接组别:△/Y
1 他励直流电动机
PN(W):120、nN(r/min):1000 、U1N(V):DC 110、U2N(V):DC 110、IN(A):1.25
1 三相双速异步电动机
P N(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380      IN(A):0.25/0.2、连接组别:△/2Y
1 滑差电机(380, Y型接法)
三相同步电动机
nN(r/min):1400、UN(V):三相AC 380、IN(A):0.5               连接组别:Y
励磁绕组
UN(V):DC 50 、IN(A):1
11 三菱主机挂板 1 包括三菱主机FX2N–48MR 主机1个、模拟量模块 FXON-3A 1个、安全插座、隔离板、把手 1对、铁制挂板 1套;
12 PLC实训挂板 1 由PCB板制作面板,包括10种独立项目,由PCB板制作、把手 1对、铁制挂板 1套;
与主机挂板配合完成配合完成全自动洗衣机实训、自动送料装置、铁塔之光、装配流水线、交通灯自动/手动控制、电机控制、多种液体自动混合、步进电机、水塔水位自动控制、LED数码管显示实训。(小插座)
13 三菱变频器挂板 1 包括采用三菱变频器FR-D720S-0.4 kW 1个、安全插座、把手 1对、铁制挂板 1套;
并将变频器上的所有接点接到控制面板上的安全插拔头上,通过变频器面板上的开关可独立使用;也可以将变频器与PLC配套使用;(大插座 )
14 电力电子挂板 1 面板采用PCB原板,采用工业现场实际电路;
内置三相隔离变压器、三相同步变压器等电源,能够独立完成三相晶闸管半控桥式整流电路、三相晶闸管全控桥式整流电路、三相晶闸管KC785集成出发电路等实训内容;
15 电力电子挂板 1 面板采用PCB原板,采用工业现场实际电路;
内置内置电流调节电路、速度调节电路、过流保护电路、PWM控制的开关型稳压电源电路;与DL002-01配合能够完成双闭环直流调速系统;
16 实训用线 1 包括电工、电子、转接线
17 通讯电缆 1 包括三菱通讯电缆、挂板通讯电缆、RS232C/RS422通讯电缆等
18 软件 1 三菱GX DEVELOPER8.34L-C(光盘) 编程软件、仿真软件、智能化考核软件
19 常用工具 1
20 实验说明书 1 指导学生实训
