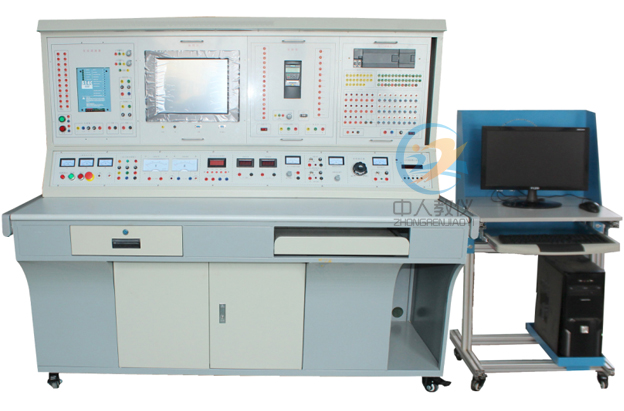

ZRDG-TS工业全数字交直流调速系统实训平台

一、产品概述

工业交直流调速综合实验台依据高等院校最新统编教材《电力拖动自动控制系统》(上海大学陈伯时编著)、《直流调速》等教材大纲的要求,配合为高等院校、职业培训技术院校相关专业进行有关电力拖动自动控制系统课程的实训而推出的一个现代化实训产品,设计时充分考虑了目前国内实训室的现状和发展趋势,精心研制而成。在同类产品具有结构合理、功能完善、可靠性好、性价比高的优点。
工业全数字交直流调速系统实训平台,工业交直流调速综合实验台

二、系统特点

1.网络化:网络化是当今世界的主流,如今的直流调速器不仅可通过调速主机上传统数字量、模拟量的I/O点来实现对直流电机的控制,还能通过现场总线技术或工业以太网实现对调速器、PLC等信息资源进行共享和控制,避免单机设备因缺乏信息资源的共享而造成“自动化孤岛效应”,甚至还可以利用计算机与其联网,通过组态软件在计算机组态,完成对实训装置的远程监控。
2.工业化:传统教学实训设备只是纯粹完成学校验证性实训而刻意设计制造的产品,造成学生毕业后与所接触的工业实际产品大相径庭,故现场化的教育方式十分重要,本装置直接选用工业级产品,和目前最新工业技术产品相符,完全符合工业应用标准。
3.开放性:开放式教学的目的,主要是提高学生的动手能力,本装置中调速器的所有硬件电路均以结构框形式在实训面板上作了详尽的描绘,相应I/O点通过专用弱电端子全部引出,学生可以选用专用实训导线方便灵活地自由接线组合。
4.先进性:本装置选用的直流调速器是选用当今最新工业产品,它以两个高效率的CPU为核心,融入了功能强大而又丰富的控制、运算和通信处理软件,使得以前在模拟直流调速驱动装置中实现的复杂调速拖动控制在本实训模块上都可变得轻而易举地实现。本实训装置除了可进行一般的调压调速、弱磁升速等常规直流电机速度控制实训外,增加工艺板后还可实现各种复杂传动控制要求的实训,如张力、位置、绕线、卷取、摆动等控制。
5.多样化:为尽可能反映目前电机加载方式的优缺点及多样化,我们可以提供多达三种的电机加载方式,包括利用发电机加载、涡流测功机加载以及磁粉制动器加载,每种加载方式各有优缺点,教师可以根据学校教学目的的不同,灵活选择加载方式。

三、技术性能

1.输入电源: 三相四线(或三相五线) ~380V±10% 50Hz
2.工作环境: 温度-10℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3.装置容量:<2.0kVA
4.外形尺寸:160cm×70cm×157cm

四、系统组成

1. ND01电源控制屏
(1)西门子直流调速主机6R70
 最大输出功率为: 6.3kW
 额定电枢电流:15A
 额定电枢电压:420V
 额定励磁电流:3A
 额定励磁电压:325V
 通讯口:设有两个通讯口,一个支持USS通讯协议,完成参数设定及数据记录的功能,另一个支持PROFIBUS-DP通讯协议,完成与现场总线的连接
2、交、直流电源
(1) 励磁电源:直流220V/0.5A,具有短路保护。
(2) 电枢电源:直流0~220V/2A连续可调电源一路,具有短路保护。
(3) 直流可调稳压电源:0-30V/2A,具有短路软截止自动恢复保护功能。
(4) 交流电源:设有单相调压器一组,可得到交流0~250V可调电压;
3、交、直流仪表
(1) 交流电压表:0~500V带镜面交流电压表一只,精度1.0级。
(2) 交流电压表:0~5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V、5A,测量功率因数时还能自动判断负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),可储存15组数据,供随时查阅。
(4) 直流电压表:直流数字电压表1只,测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级。
(5) 直流电流表:直流数字电流表1只,测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
(3)给定
给定输出0~±10V可调电压输出,带数显输出指示。
(4)安全保护体系
安全保护:安全性符合相关的国标标准,所有材质均符合环保标准,连接及插座采用全封闭工艺,装置使用安全、可靠、防触电。
报警功能:可设定设备供电时间与断电时间,实训中时间定时、故障报警等功能。
电源单元:电源单元电源指示、控制开关配置齐全,具有防触电、漏电、短路等各项保护。
 (5)控制屏其它设施
控制屏正面大凹槽内,设有两根不锈钢管,可挂置实验部件,凹槽底部设有3芯插座,挂件的供电由这些插座提供;控制屏两边设有单相三极220V电源插座。
2.ADM02实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉,用于放置工具、存放部件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
3.DQ03-1不锈钢电机导轨、1024线光码盘测速系统及智能数显转速表
4.ADM04工业触摸屏
采用SIEMENS KTP700 Basic DP人机界面,TFT 真彩液晶屏,64K 色  7 寸触摸 + 按键, MPI / PROFIBUS DP接口
5.ADM05  S7-300 PLC控制器
配置西门子CPU314C-2DP,24DC供电,48KB内存,带PROFIBUS-DP主从接口;MMC存储卡128K字节,集成24路数字量输入/16路数字量输出,4路模拟量输入/2路模拟量输出,6路高速计数器,1路PT100、PID、计数器、PWM脉冲输出、频率测量、一轴定位等功能;配套PC/MPI编程电缆。
6. 分布式I/0
分布式I/0作为PLC的I/0的延伸,通过现场总线与PLC紧密相连,直接与工业的终端设备相连,避免了PLC等重要设备暴露在恶劣的工作环境下,是目前工业上集中管理,分散控制的理想解决方案。该挂件提供16路的数字量输入、16路的数字量输出、8路的模拟量输入和4路的模拟量输出的功能。
7.ADM06 实验元器件
8.DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
9.DQ19-1交流电动机 180W/380V
10.智能磁粉加载系统
该挂件通过一根专用七芯电缆线与ML01磁粉制动器配合使用,主要完成对ML01磁粉制动器的加载控制。挂件提供一路连续可调的0~600mA恒流源、一路冷却风扇电源。恒流源提供磁粉制动器的励磁电流,调节恒流源的输出的大小也就调节了制动器的制动力矩,完成对电机的加载;冷却风扇的转速能随着磁粉制动器的温度自动调整,实现噪音最小化。
11.CP5611工业网卡及通讯线。
12.系统软件:本装置提供三类软件,第一类是直流调速主机的配置软件,完成对主机各参数设置及修改;第二类是编程软件,包括PLC的SETP7编程软件等;第三类为工控组态软件,完成对设备的监控;软件可根据老师的要求灵活进行选择。
13.网络连接线:使用专用的连接器完成各设备之间的PROFIBUS-DP联接。
14.实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。
15.西门子MM440器
包括西门子MM440变频调速器主机(0.75KW)及外围调速组件。
4、网络连接线:使用专用的连接器完成各设备之间的PROFIBUS-DP或以太网的联接。
5、实训连接线:根据不同实训项目的特点,配备两种不同的实训联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实训的安全及合理性。

五、实训项目

1.非系统性实训
(1) 全数字直流传动单机控制
(2) 基于USS通讯方式的单机控制
(3) 西门子S7-300可编程控制器(PLC)
(4) 工业触摸屏编程
(5) 分布式I/O编程
(6) WinCC工控组态软件编程
(7) 工业以太网编程
2.调速系统实训
(1) 基于PROFIBUS-DP通讯方式的PLC、直流调速器组成的调速系统
(2) 基于PROFIBUS-DP通讯方式的PLC、分布式I/O、直流调速器组成的调速系统
(3) 基于PROFIBUS-DP通讯方式的PLC、触摸屏、直流调速器组成的调速系统
(4) 基于PROFIBUS-DP通讯方式的PLC、触摸屏、分布式I/O、直流调速器组成的调速系统
(5) 基于工业以太网通讯方式的PLC、触摸屏、直流调速器组成的调速系统
(6) 基于工业以太网通讯方式的PLC、触摸屏、分布式I/O、直流调速器组成的调速系统
3.直线运动控制系统实训
(1) 基于PROFIBUS-DP通讯方式的PLC、直流调速器组成的直线运动控制系统
(2) 基于PROFIBUS-DP通讯方式的PLC、分布式I/O、直流调速器组成的直线运动控制系统
(3) 基于PROFIBUS-DP通讯方式的PLC、触摸屏、直流调速器组成的直线运动控制系统
(4) 基于PROFIBUS-DP通讯方式的PLC、触摸屏、分布式I/O、直流调速器组成的直线运动控制系统
基于工业以太网通讯方式的PLC、触摸屏、分布式I/O、直流调速器组成的直线运动控制系统(一)4.交流电机变频调速系统实训(西门子MM440主机)
1、交流电机的认识(铭牌)及冷态电阻的测量
2、西门子MM440变频器装置的面板认识
3、西门子MM 440变频器参数设置
4、西门子MM 440变频器基本操作方法
5、西门子MM 440变频器数字量控制三段速运行
