液体流量仪表校准实验装置

栏目分类:产品总目录   发布日期:2020-09-04   浏览次数:
液体流量仪表校准实验装置,液体流量仪表实训台主要采用称重法,对孔板、电磁、涡轮、涡街流量计进行标定和校验,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【液体流量仪表校准实验装置,液体流量仪表实训台】的实训室建设方案,对【液体流量仪表校准实验装置,液体流量仪表实训台】施行三包售后服务,如果您对我们的【液体流量仪表校准实验装置,液体流量仪表实训台】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

液体流量仪表校准实验台

1、项目概述

流量是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。
阀门管路流量仪表校验实验台主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;运用C#2005和SQL搭建软件平台,完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。

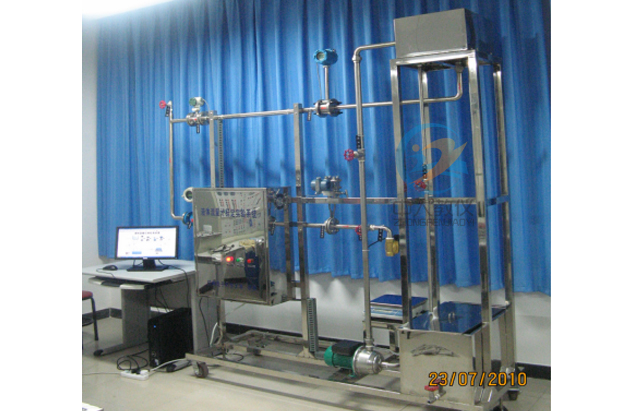

液体流量仪表校准实验台,阀门管路流量仪表校验实验台

2. 技术参数

流量范围:1~10m³/h
压力:1.6MPa
介质:水
仪表测量精度:0.5级
电源:440V 16A
输出信号:4~20mA

3. 工作原理

(1)打开总阀2,打开循环水泵1,并调节溢流阀3的高度,使高位水箱4中处于一定的水位,调节比例阀7,从而保证水路系统中的水流稳定。
(2)打开称量筒18的进水阀16和出水阀15,确认出水阀有水流出;
(3)打开排液阀14,同时关闭称量筒的进水阀16,使水箱中水流尽后,关闭出水阀15,此时除称量筒外构成一个闭环循环系统;
(4)关闭排液阀14、15,同时打开水箱进水阀16,这时系统构成一个环路;
(5)在计算机上操作,开始检测,具体软件操作在软件部分阐述;
(6)实验结束,先关闭水泵,放尽称称量筒里液体;
(7)调节溢流阀3的高度和调节阀7,调节环路流量,重复以上操作。
实验系统的温度、压力、流量、重量等状态参数由相应的传感器或测量仪器获取。实验数据的处理由上位计算机专用软件进行计算和显示,可显示实时数据和实时曲线。

4.配置清单

序号 名      称 型   号   规   格 数量
水路系统
1 水泵 不锈钢 1台
2 截止阀 闸阀,排污阀,排气阀,过滤器等 5只
3 管路 塑钢管,接头,不锈钢管,法兰,连接件 1套
4 高位水箱 不锈钢 1只
5 水槽 不锈钢 1只
6 机架结构 不锈钢,自制 1套
电子称重单元
1 电子秤 串口通讯,9903-15kg/9903-15kg 1台
2 称量筒 不锈钢 1只
数据采集系统
1 数据采集单元 自制 1台
2 数据传输电缆 RS232/485,支持MODBUS协议 1只
3 信号线 RVVP 2×0.75 1批
4 温度传感器 PT100 2只
测量控制单元
1 计算机 OptiPlex 380;  2009W 20英寸 HAS 宽屏显示器 1套
2 有机玻璃板 具体外形尺寸见图纸 1套
3 比例调节阀 φ20 1只
4 电磁阀 φ20 4只
5 电气辅材 空气开关,漏电保护器,电线,光电隔离模块,线槽 1套
待校准流量计
1 孔板流量计 φ20 一体化孔板流量计 1套
2 涡街流量计 φ20 LUGB系列涡街流量计典型产品 1套
3 涡轮流量计  φ20 LW系列液体涡轮流量计 1套
4 电磁流量计 φ20 LD系列电磁流量计典型产品 1套
