教学型液压实验台

栏目分类:产品总目录   发布日期:2020-05-13   浏览次数:
教学型液压实验台,液压实训室设备采用“二合一”的机构,即一张实验桌可以供一组二位学生同时进行实验,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【教学型液压实验台,液压实训室设备】的实训室建设方案,对【教学型液压实验台,液压实训室设备】施行三包售后服务,如果您对我们的【教学型液压实验台,液压实训室设备】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

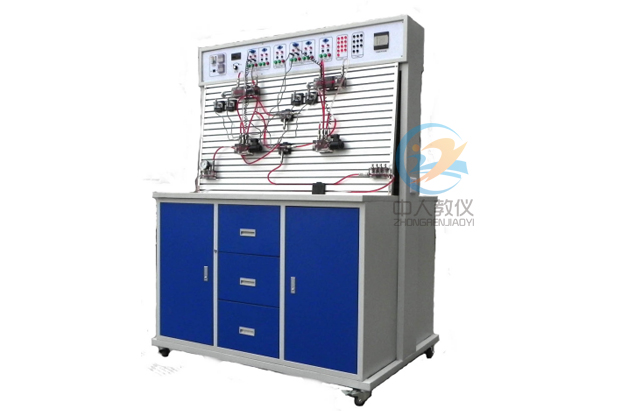

ZRYPL-01F双面透明实验台

一、概述

为了尽快的适应各个领域的发展,培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《》、等教材内容要求和国内液压元件特点,参考国外先进技术,经过多年的努力探索,我们以理论为依据,以实验为手段,采用高精密度加工工艺,克服了透明有机塑料具有热塑性,容易变形,机械强度差,而液压元件表面光洁度,结构精度要求高的一系列实际困难,最终研制成功液压实训装置
各种机械对液压传动的要求是多种多样的,一般多是由方向控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能回路组成。液压实验台的实验屏采用1.0mm冷轧钢板精制而成,各液压元件均采用过渡底板,整体外形美观大方,结构坚固耐用,操作方便。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示(扩展实验可达60种),使学生能熟识二十多种常用液压元件的结构,性能及用途,掌握十几种基本回路的工作过程及原理,提高学生故障处理及解决问题的能力,在实验演示中得到启发,引发兴趣,利用它可以对本产品所提供的各种元件容限内的其它油路进行实验(如图设计,毕业设计)。
本产品参考了国内液压元件特点,更加适合于国内的教学要求。系统采用透明液压元件,组合卡槽式结构,活动油路接头,通用电气线路,利用附配工具材料,参照实验指导书,可以方便的进行各种常用液压传动的控制,实验及测试,可以让学生了解油路及液压元件内部的原理,结构及工作过程,是液压传动教学的理想设备。
双面透明液压实验台,液压实验台,液压实训装置

二、基本配置

其基本配置为一个实验台配有一套液压控制实验元件,且各自配有独立的一套电气控制设备。
利用此套实验室设备既可进行液压控制相应的基本回路及其应用实验,以及PLC编程及应用控制实验;
1. 实验系统采用“二合一”的机构,即一张实验桌可以供一组二位学生同时进行实验,有助于讨论学习,提高产品的性价比,
2.实验室元件均为进口透明有机材料制成,便于了解和掌握液压元件的机构、性能及用途。熟悉几十种基本液压回路的工作过程和原理。本实验台实验时,组装实验回路快捷方便。
3.电气主控单元采用PLC控制器控制,可与电脑通讯实现微机智能控制。同时,以液压回路为控制对象,加强对PLC可编程控制器的学习及应用。
4.采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器的优越性,加深对PLC编程器的了解及掌握。

三、技术参数

1.电源:220V  50Hz   (市电)
2.演示台外形尺寸:1500mm(长)×700mm(宽)×1700mm(高)。
3.铝合金实验屏尺寸:1400mm(长)×720mm(高)
4. 液压专用油泵
功能介绍:
(1)由于本实验台演示的各个油路,具有回路压力范围大,流量要求不一致等特点,因此,为了更好的满足实验演示要求。油泵拖动电机采用了小型交流电动机。
(2)交流电机技术参数:
电机型号:M1P4H523
额定电流:2 A
额定功率:0.75KW
额定电压:380V
额定频率:50HZ
额定转速:1400 rpm
(3) 严格禁止在齿轮泵,吸油管及油箱内无液压油的状态下,起动油泵电机高速运转。
(4.)起动油泵电机时,应先检查实验油路是否有错接,是否有漏油现象。
(5)在启动油泵时泵站溢流阀一定要在卸荷状态。
(6)液压泵工作时离液压台1.5m远处噪声≤58dB
5.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力:Pmax=1.5Mpa)
6.液压泵工作时离液压台1.5m远处噪声≤58dB。
规格:430*210*600(mm)
电源: AC220V
功率:360W
最高压力:1.3mp
排气量:0.039m3/min
温度:90度
润滑油:10#变压机油
噪音:<65Dbca
储气容积:10L
净重:21kg
7.实验台重量:120KG
8.PLC可编程控制器:三菱FX1S-20MR-00型
9.组态仿真软件:能通过PLC和计算机通讯,实现组态监控。


四、实验项目

(一)、20个液压传动基本回路实验
(二)、PLC可编程序控制器的基本编程、基本控制技术的应用
(三)、继电器控制技术应用
(四)、PLC的指令编程,梯形图编程的学习
(五)、PLC编程软件的学习和使用
(六)、PLC与计算机的通讯,在线调试、监控
(七)、PLC控制的液压基本回路实验(优化控制)
(八)、组态仿真演示及控制实验
(九)、其他扩展、综合性实验

二十种基本液压传动控制回路
    (1)节流阀换接回路
(2)节流阀控制的同步回路
(3)进油节流调速回路
(4)两级调压回路
(5)旁路节流调速回路
(6)三位四通换向回路
(7)顺序阀控制的顺序回路
(8)压力继电器控制顺序回路
(9)蓄能器保压回路
(10)接近开关控制的顺序回路
(11)差动回路
(12)二位四通换向回路
(13)电磁换向阀的卸压回路
(14)隔离压力波动的稳压回路
(15)回油节流调速回路
(16)节流阀控制双程同步回路
(17)快慢速切换回路
(18)平衡回路
(19)液控单向阀锁紧回路
(20)液控单向阀保压回路

五、配置清单

液压配件
序号 名称 型号 单位 数量 备注
1 试验演示台   1
2 实验屏(铝合金) 中人设计制做 1 实验台
3 元件固定板 中人设计制做 3 实验台
4 电气线路及控制面板   1 安装在实验屏上
5 齿轮油泵   1 安装在泵站上
6 油箱   1 安装在泵站上
7 油缸(带行程开关)   2 组合元件
8 弹簧回位油缸   1 组合元件
9 增压油缸   1 组合元件
10 单向阀   2 组合元件
11 液控单向阀   2 组合元件
12 溢流阀   2 组合元件
13 先导式溢流阀   1 组合元件
14 节流阀   1 组合元件
15 调速阀   2 组合元件
16 顺序阀   2 组合元件
17 减压阀   1 组合元件
18 二位二通电磁换向阀   1 组合元件
19 二位四通电磁换向阀   2 组合元件
20 三位四通电磁换向阀 “O”型 1 组合元件
21 三位四通电磁换向阀 “H”型 1 组合元件
22 三位四通电磁换向阀 “M”型 1 组合元件
23 二位四通行程换向阀   1 组合元件
24 三位五通手动换向阀   1 组合元件
25 压力继电器   1 组合元件
26 行程开关(常开) ZL-15G07 4 组合元件
27 压力表 0-1.0Mpa 3 组合元件
28 四通   7 组合元件
29 五通   3 组合元件
30 220V电源插头线   1 电器配件
31 电磁阀通用连接线   4 电器配件
32 压力继电器插头线   1 电器配件
33 毛巾   5 附件
34 透明液压皮管   30 材料
35 专用液压油 32# 2 材料
36 油盆   1 附件
工具及配件
1 活动扳手 125×19 1 实验工具
2 内六角扳手 M6 1 实验工具
3 “十”字螺丝刀 4# 1 实验工具
4 “一”字螺丝刀 4# 1 实验工具
5 尖嘴钳 6# 1 实验工具
6 孔用挡圈钳 6# 1 实验工具
7 轴用挡圈钳 6# 1 实验工具
8 剪刀   1 实验工具
9 备用油管接头   5 检修备用件
10 502胶水   1 检修备用件
11 各种“O”型圈   若干 检修备用件
12 各种油封   若干 检修备用件
13 各种内六角螺丝   若干 检修备用件
14 三通(T型三通) Ø6 4 附件
15 直通(I型直通) Ø8—Ø6 1 附件
16 四通 Ø6 2 附件
17 气孔塞头 Ø6 25 附件
18 生料带   1 附件
19 行程开关   2 附件
20 按钮开关   3 附件
21 使用说明书   1 资料
22 装箱清单   1 资料
