工程设备设计与实训系统

栏目分类:产品总目录   发布日期:2020-05-06   浏览次数:
工程设备设计与实训系统,液压实验台采用2mm冷轧钢板静电喷塑制作而成,实验台下部带有元件柜,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【工程设备设计与实训系统,液压实验台】的实训室建设方案,对【工程设备设计与实训系统,液压实验台】施行三包售后服务,如果您对我们的【工程设备设计与实训系统,液压实验台】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRYY-FB泵阀性能测试实验台

实验台概述及特点

1、液压马达阀门性能实训装置整体采用2mm冷轧钢板静电喷塑制作而成,实验台下部带有元件柜,可放置实验元件及工具,整体美观、大方;实验台底部安装有4只万向脚轮,可在方便移动。
2、实验台立式布置,实验台模块化设计,通用实验板“U” 沟槽形式 , 操作简单方便,具有良好的扩展性。
3、所有液压元件带铝合金型材底板,实验管路采用固定式,管路在背面以铜管固定连接,安装牢固,安全可靠,压力及流量在实验台正面调整,
4 、系统全部采用标准的工业用液压元件,使用安全可靠,真正工业化。所有液压阀均采用国际先进的力士乐技术液压元件,性能参数完全符合工业应用标准;
5 、具有多样化的实验控制方式。实验回路具有机械控制、传统的继电器控制、,能让实验者全方位、多层次的深入了解液压系统的控制多样化,以锻炼学生的灵活应用能力;
6 、水平台面安装有两只对顶加载油缸,刚性好、实验精度高;可实现双油缸对顶,台面部分焊接有10mm厚加载板,实验时保证台面不变形。
7 、配备先进的高精度测量仪器,如高稳定性的数据测量仪器等;
8 、实验台设集油装置,避免油液外漏
9 、液压站的泵源为定量泵供油,置于实验台底部,同时可进行定量泵的性能测试
10 、实验台配详细的实验操作与说明书、实验指导书,贴近教学教材及实际。

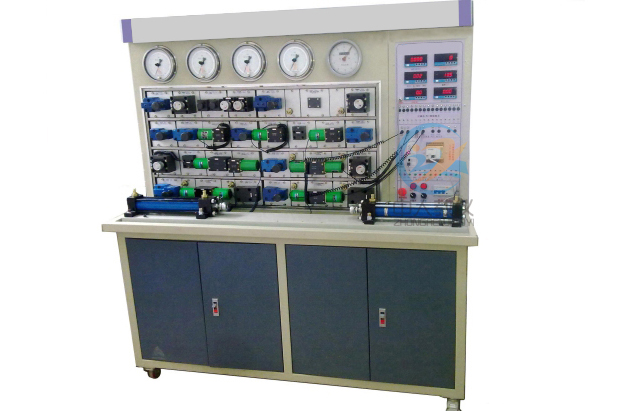

液压泵阀性能测试实验台,液压马达阀门性能实训装置

实验项目

l )节流调速及进油调速阀调速
2 )油泵性能实验〔 油泵流量特性、容积效率及总效率)。
3 )溢流阀静动态实验〔 启闭特性、压力超调特性)
4 )调速阀的节流调速性能实验(进油节流调速,回油节流调速,旁路系统中工作特性)。
5 )液压系统效率实验
液压泵站:
(1)定量叶片泵:公称排量8mL/r,容积效率 90%;
油泵驱动电机:三相交流电压,功率2.2KW,转速1450r/min;
(2)油箱:公称容积90L;附有液位、油温指示计,吸油、回油滤油器,安全阀等;
(3)高品质液压油:中石油32#抗磨液压油。
(4)安全保护:具有漏电压、漏电流保护装置,安全符合国家标准。

实验台主要技术参数:

1、  实验台供电电源:国家标准工业用电——AC380V、50HZ;
2、  实验台控制电压:安全控制电压——DC24V;
3、  使用环境要求:防潮、防尘环境;
4、  系统总功率:≤5KW;
5、  系统安全使用压力:≤7Mpa;
6、  实验台外形尺寸:(mm):1700×650×1800.
7、  实验台整机重量:约400Kg。

主要元件清单

序号 名  称 规 格 型 号 数 量 备 注
实 验 台
实验台 1700×650×1800mm 1台 中人教仪
实训屏 u型沟槽 1块 中人教仪
动 力 泵 站
驱动电动机 额定功率: 2.2 KW
额定电压:380V
1台 江苏昆山
定量叶片泵 PV2R1-8F 1只 昆山河谷
油箱 90L 1只 中人教仪
滤油器 MF-04 2只 台湾登胜
油温油面计 YF-3” 1只 台湾登胜
液 压 元 件
节流阀截止阀 型号:DV12-1-10/2
通径:12mm
最大工作压力:35Mpa
流量范围:0-50L/Min
2只 北京华德液压
单向阀 型号:S10A
通径:10mm
最高工压力:31.5Mpa
最小开启压差:0.05MPa
流速=6m/s时Q=30L/Min
2只 北京华德液压
10  溢流阀(直动式) 型号:DBDH6P/100Mpa
通径:10mm
最高背压:31.5 Mpa
最小开启压差:1.3MPa
3只 北京华德液压
11  溢流阀(先导式) 型号:DB10-1-30/100
最高背压:31.5 Mpa
最小开启压差:0.5Mpa
控制最高压力:31.5Mpa
最小开启压差:0.5MPa
1只 北京华德液压
12  调速阀 型号:2FRM5-30/15Q
额定流量:15L/Min
最高工作压力:21MPa
温度、压力影响:2%-5%
流量调节范围:0-15L/min
2只 北京华德液压
13  二位四通电磁换向阀(单) 型号:4WE6C61/CG24
通径:6mm
工作压力:31.5Mpa
24V控制单电磁铁
2只 北京华德液压
14  五通   2只 中人教仪
15  力表 YB-100 5只 海天特种液压
16  紫铜管 8mm 多根 中人教仪
17  管接头   多个 浙江宁波
18  液压元件油路过渡板 铝合金 多只 中人教仪

19  流量传感器 型号:LWGY-6
精度等级:0.5级
量程:0-10L/min
1只 上海
20  流量显示表头 BT 1只 苏州
21  转速传感器 J3-D4C1 2只 上海
22  转速显示表头 BTAR 1只 苏州
23  功率变送器 PAS-P 1只 苏州
24  功率显示表头 DP3 1只 苏州
电 器 元 件
25  直流开关电源(DC24V) 8A 1只 中人教仪
26  三相空开 带漏电、短路保护 1个 正泰电器
27  电气控制单元 继电器器、端子排等 1套 中人教仪
28  电气操作面板 按钮、显示仪表等 1块 中人教仪
文 档 资 料
29  实验操作手册   1册 中人教仪
备 品 易 损 件
30  密封胶带(生料带)   2卷
31  密封组合垫片 Φ22 8只
32  按钮开关 DS451 若干
33  电器信号插头、插座   4套
工 具 清 单
34  活动扳手 6’ 1把 五金工具
35  活动扳手 12’ 1把 五金工具
36  呆扳手 10’ 2把 五金工具
37  内六角扳手 1.5~10mm 1套 五金工具
38  “十”字螺丝刀 6’ 1把 五金工具
39  “一”字螺丝刀 6’ 1把 五金工具
40  “十”字螺丝刀 3’ 1把 五金工具
41  “一”字螺丝刀 3’ 1把 五金工具
42  尖嘴钳   1把 五金工具
