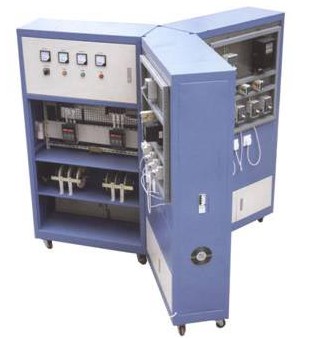

初/中/高级内线安装工实训装置

栏目分类:电气安装实训设备   发布日期:2020-12-14   浏览次数:
初中高级内线安装工实训装置,配电箱教学设备真实性强:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的实训环境。 模块化设计:各个实训内容按模块进行设计。

联系方式见右侧悬浮框

【初中高级内线安装工实训装置,配电箱教学设备】是根据客户需求而写的,非常具有代表性,在客户搜索【初中高级内线安装工实训装置,配电箱教学设备】时,都能通过我们来了解相关资讯,而且【初中高级内线安装工实训装置,配电箱教学设备】在客户有需求时提供参考意见。

初中高级内线安装工实训装置,配电箱教学设备

一、实训内容

1.照明配电盘内电器安装;
2动力配电板制作;
3.低压配电屏一次设备安装;
4.室内硬母线大街制作;
5.磁力起动器安装;
6.单回路动力箱安装;
7.交流接触器可逆控制操作箱安装
8.便携式配电箱制作安装。

二、技术参数

 1. 输入电源:AC 380V±10% 50HZ
2. 工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000M
3. 装置容量:<1.5KVA
4. 外形尺寸:1800mm×1700mm×500mm

三、配置表

序号 货物名称 规格型号 数量 备注
1.  指针电压表 6L2 450V 3
2.  指针电流表 6L2 30A 9
3.  电压转换开关 LW8-10YH3/3 3 三相电压切换
4.  指示灯 AD16-22 220V红 3
5.  指示灯 AD16-22 220V绿 3
6.  指示灯 AD16-22 220V黄 3
7.  铜排 4*30/长70CM 12 配热缩管Ф25
8.  隔离开关 NH40-100/3 100A 6 3P
9.  铜排 2*12/长20CM 18
10.  塑壳试断路器 NM1-63H/3300 63A 6 3P
11.  漏电断路器 DZ47LE 4P C16 3
12.  接线端子 TB-1504 4
13.  接线端子 TB-1512 2
14.  排风扇 SF23122TAP/N2122 220V 3
15.  三相四线插座 16A 3 带插头
16.  漏电断路器 NB1L-40 C16 3 网板元器件
17.  行程开关 LX19-001 2
18.  交流接触器 CJX2-0910 220V 3
19.  辅助触头 F4-22 3
20.  热继电器 JR36-20 6.8-11A 1
21.  时间继电器带座 JSZ3A-A AC220V 1
22.  按钮指示灯 LAY7 220V红 1
23.  按钮指示灯 LAY7 220V绿 1
24.  按钮指示灯 LAY7 220V黄 1
25.  接线端子 TB-1508 1
26.  接线端子 TB-1512 1
27.  机械联锁可逆接触器 CJX1-12/N 38V 11A 1
28.  三相三线有功电能表 DS862-4 3*380V 3*1.5(6)A 1
29.  单相电度表 DD862-4220V 1.5(6)A 1
30.  灯管带座 8W镇流器 1 全套

四、概述

初中高级内线安装工实训装置,配电箱教学设备根据劳动和社会保障部职业/工种资格(标准)《内线安装工》实训考核要求设计,能够完成多种技能训练。主要完成照明设备及线路、电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装,及室内用电设备的故障分析处理,电动机轴芯的检查和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的技能培训,也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。 真实性强:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的实训环境。 模块化设计:各个实训内容按模块进行设计。
